1. Введение
2. Назначение и нормативная база
ОКЛ предназначена для систем, которые должны сохранять работоспособность при пожаре:
- Систем пожарной сигнализации (СПС)
- Систем оповещения и управления эвакуацией (СОУЭ)
- Аварийного освещения
- Противодымной вентиляции
- Автоматического пожаротушения
- Внутреннего противопожарного водопровода
- Лифтов для пожарных подразделений
Основной регулирующий документ: Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности» (ст. 82, п.2) предписывает сохранение работоспособности кабельных линий указанных систем на время эвакуации.
3. Конструкция и состав ОКЛ
ОКЛ – это не просто кабель, а система, состоящая из нескольких ключевых элементов:
- Огнестойкий кабель производства «СегментЭНЕРГО»: Изготавливается с применением специальных материалов (слюдосодержащие ленты, кремнийорганическая резина), обеспечивающих целостность и функциональность проводников под воздействием пламени.

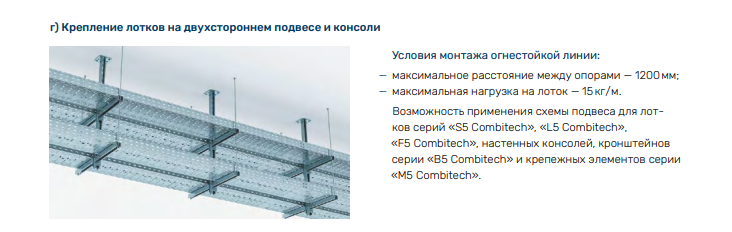

- Кабеленесущая система (КНС): Включает широкий спектр продукции для различных способов прокладки: металлические лотки, короба, гофрированные и жесткие трубы, металлорукава производства АО «СЗ ЭМИ», «ДКС», «НЕПТУН» и других.

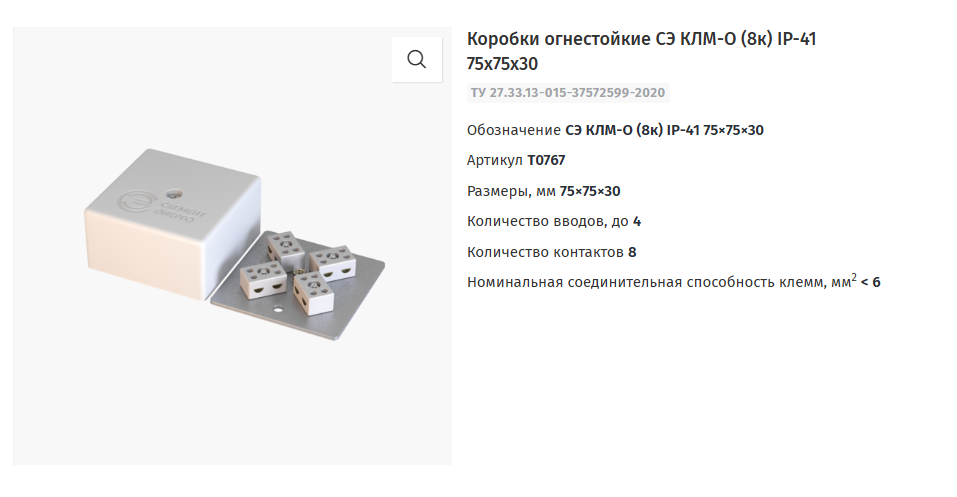

- Огнестойкая арматура: Распределительные и соединительные коробки, обеспечивающие целостность линии в узлах коммутации.
- Крепежная система: Комплекты метизов (скобы, дюбели, хомуты), подобранные и испытанные для конкретного типа поверхности и КНС.
5. Ключевые преимущества системы
- Комплексное сертифицированное решение: Вся система (кабель + КНС + крепеж) прошла натурные огневые испытания по ГОСТ Р 53316-2021.
- Широкий выбор КНС: Возможность использовать продукцию ведущих производителей (СЗ ЭМИ, ДКС, НЕПТУН) в рамках одного сертификата.
- Универсальность монтажа: Испытанные решения для крепления к бетону, кирпичу, сэндвич-панелям, профлисту, ГКЛ/ГВЛ, металлическим конструкциям и тросам.
- Полный цикл поддержки: Помощь в проектировании, подробные инструкции по монтажу, наличие BIM-моделей и баз для САПР.
-
Собственное производство кабеля: Контроль качества на всех этапах и возможность разработки нестандартных решений.
6. Порядок выбора и применения ОКЛ
- Определение времени работоспособности: На основе расчетного времени эвакуации объекта.
- Выбор серии ОКЛ: Исходя из способа прокладки и условий среды.
- Подбор кабеля: По назначению системы (СПС, СОУЭ, питание и т.д.).
- Проектирование и спецификация: Использование инструкций, типовых узлов и консультаций специалистов.
- Монтаж: Строго в соответствии с Инструкцией квалифицированным персоналом.
- Получение сертификата: На поставленную и смонтированную систему.
ОКЛ «СЗ ЭМИ – СегментЭНЕРГО» представляет собой современное, надежное и технически обоснованное решение для обеспечения пожарной безопасности объектов любого назначения. Интеграция собственных производственных компетенций двух компаний – кабельных и кабеленесущих систем – гарантирует совместимость, качество и соответствие самым строгим нормативным требованиям.
СВЯЖИТЕСЬ С НАМИ ДЛЯ ПОДБОРА И ПРОЕКТИРОВАНИЯ ОКЛ
| Наименование | Внешний вид | |
|---|---|---|
|
Хомут заземления из нержавеющей стали |
| |
|
Хомут заземления из оцинкованной стали |
| |
|
Саморез острый, редкий шаг |
| |
|
Саморез с прессшайбой, острый |
| |
|
Саморез DIN 7981 |
| |
|
Дюбель металлический универсальный |
| |
|
Анкер-клин
|
| |
|
Анкер стальной разжимной
|
| |
|
Саморез-шпилька
|
| |
|
Шпилька стальная резьбовая оцинкованная
|
| |
|
Винт с полуцилиндрической головкой DIN967
|
| |
|
Заклепка резьбовая, стальная оцинкованная цилиндр
|
| |
|
Шайба стальная плоская увеличенная
|
| |
|
Гайка с насечкой оцинкованная, препятствующей
откручиванию
|
| |
|
Хомут стальной трубный с внутренней резьбой
|
| |
|
Хомут FR ПР
|
| |
|
Стяжки кабельные стальные СКС (316)
|
| |
|
Стяжки кабельные стальные СКС-2 (316)
|
| |
|
Саморез по металлу со сверлом, с прессшайбой, оцинкованный
|
| |
|
Гвоздь 3.05 step EG усиленный
|
| |
|
Дюбель Молли
|
| |
|
Лента монтажная FR ПР
|
| |
|
Скоба оцинкованная
|
| |
|
Скоба стальная оцинкованная
|
| |
|
Скоба стальная оцинкованная
|
| |
|
Крепёж-скоба с круглым отверстием Ø 6,5 мм для анкер-клина
|
| |
|
Крепёж-скоба без отверстий для монтажного пистолета
|
| |
|
Траверса монтажная оцинкованная
|
| |
|
Зажим для троса двойной
|
| |
|
Зажим троса одинарный
|
| |
|
Зажим троса одинарный «слоник»
|
| |
|
Коуш
|
| |
|
Рым-болт
|
| |
|
Рым-гайка
|
| |
|
Талреп кольцо-кольцо
|
| |
|
Талреп крюк-кольцо
|
| |
|
Талреп крюк-крюк
|
| |
|
Трос стальной DIN 3055
|
| |
|
Анкерный болт с крюком
|
| |
|
Анкерный болт с кольцом
|
|
